五、轴封

吸收塔搅拌器是侧进式安装，必须要有防止工艺浆液泄漏的密封装置来防止轴承损坏。有些采用带密封水 填料密封，系统复杂，而且增加了工艺水的消耗量，有 些采用塔内^#架液自密封的机械密封。2 X 200MW工程即 采用塔内浆液自密封的搅拌器，使用效果很好。

轴封的材料一般采用石墨，密封面采用碳化硅，靠近浆液部分采用1.4529材料。

对于吸收塔侧装式搅拌器，现在都能够在不排浆液的情况下进行塔外装置的维修，通常是把轴抽出一小 段，通过密封轴环堵住轴与法兰之间的间隙。对于侧装 式搅拌器实现以上功能而不泄漏是特别重要的，是考察 搅拌器的一个必须考虑的问题。

六、搅拌器的布置及安装设计

吸收塔搅拌器在空间上的布置对于浆液中固体颗粒均匀分布、防止固体物堆积具有决定性的作用。

经过多套脱硫装置的考察及设计，总结出在纵向上 基本为倍的桨叶直径，搅拌器深人塔内长度基 本为桨叶直径的一半。在周向上，均匀布置，使得每个 搅拌器搅拌相同体积的流体，流场之间不产生干扰。在 吸收塔底部还有三个直径lm左右的循环泵人口和两个 石膏排出泵人口，考虑泵人口的影响，适当调整搅拌器 的分布。在单个搅拌器的设置上，每个搅拌器都有一个 径向角度和水平角度，在径向上偏离直径方向约4。~ 12°之间，在水平方向上向下倾斜10。左右。如果搅拌器沿容器相互垂直的直径线安装，搅拌器之间和容器壁附近的浆液就搅拌不到，会出现沉淀结垢，沉淀区如下图所示。如果揽拌器的角度不进行优化设计，可能会造成 浆液绕着中心旋转，在中心区域产生沉淀，如图lb所示。只有在搅拌器经过优化布置后，才能保证容器中没 有固体颗粒的沉积，如图所示。

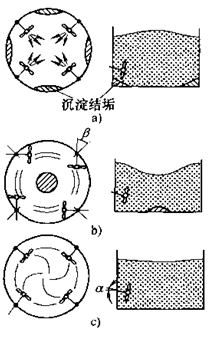

图1侧装搅拌器安装角度对罐中浆液流场的影响 a)角度= 0°，沉淀结垢b)角度偏大，中心沉淀结垢 c)角度合理，无沉淀结垢

吸收塔搅拌器的安装设计也是一个很重要的问题, 搅拌器通常安装在焊在塔体上的接管上，接管直径从 DN400-DN800 (视搅拌器而定），沿塔底部四周布置。 吸收塔的直径大，塔壁薄，属于大型薄壁容器，搅拌器 本身的重量大，通常达l~2t,同时，搅拌器在高速旋 转时，会产生很大的扭力和弯曲力，所以要求搅拌器的 安装接管必须具有足够的刚度，如果刚度不够，则会使 搅拌器运转中产生振动，破坏机械密封。

保证接管足够刚度的方法是对接管进行加强，一方 面，在接管开孔处设置补强圈，另一方面，在接管四周设置必要的加强型钢，接管法兰与塔壁之间设置加强肋 板，如图2所示。加强件的规格尺寸由搅拌器的力学数 据决定。





七、结语

1)       吸收塔搅拌器具有防止固体颗粒沉淀，促进氧化风均匀分布以及提高石膏产品质量的重要作用。



图2加强肋板设置图 在搅拌器的正下方安装冲洗水口，冲洗水管深入塔内桨叶的后下方，用于在搅拌器不运行，再次起动时， 冲洗桨叶周围的固体沉积物，保护搅拌器不被破坏。

2)       选择吸收塔搅拌器时一定考虑设备的使用工况，搅拌器应是具有耐腐蚀、耐磨损和密封性能好的产品。

3)       搅拌器安装接管的强度和刚度设计要充分考虑搅拌器供货商提供的载荷条件，保证搅拌器工作时不产

4)       在吸收塔搅拌器的选型、安装设计中充分考虑 了以上问题，保证了搅拌器的正常运行，石膏产品质量合格，I68h试运行结束后，开塔检验搅拌器的运行效果，塔底沉淀均匀，符合预期设计要求。

5)       由于对吸收塔搅拌器具有较高的要求，欢迎选用无锡力士乐机械设备有限公司的高质量国产的吸收塔侧装式搅拌器。
